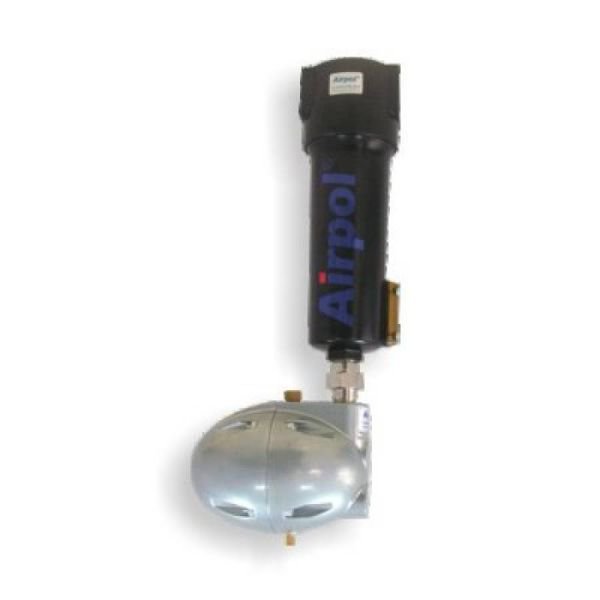

Циклонные сепараторы Airpol Std
Циклонные сепараторы Airpol Std |
 |  |
НАЗНАЧЕНИЕ
Задачей сепаратора является удаление из сжатого воздуха образовавшегося конденсата. Сжатый воздух, войдя в сепаратор, завихряется с помощью специального соплового аппарата (диафрагмы). Содержащийся в воздухе конденсат под воздействием центробежной силы, отбрасывается на стенки сепаратора, по которым стекает на дно, откуда его удаляют наружу с помощью конденсатоотводящего клапана.
ОБЩИЕ СВЕДЕНИЯ
Максимальное давление: 1,6 МПа.
Конденсатоотводящий клапан преобретается дополнительно и не входит в комплект поставки.

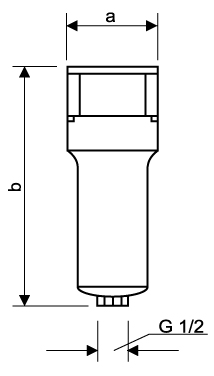

ГАБАРИТНЫЙ ЧЕРТЕЖ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Тип | Производительность | Присоединение | Размеры (a×b) мм | Масса кг | |
| м3/ч | м3/мин | ||||
| Std 001 (Std001) | 54 | 0,9 | G 3/8 | 89×267 | 1,1 |
| Std 002 (Std002) | 126 | 2,1 | G 1/2 | 89×267 | 1,1 |
| Std 003 (Std003) | 180 | 3,0 | G 3/4 | 89×267 | 1,1 |
| Std 006 (Std006) | 330 | 5,5 | G 1 | 109×367 | 2,2 |
| Std 009 (Std009) | 540 | 9,0 | G 1 1/4 | 109×367 | 2,2 |
| Std 013 (Std013) | 750 | 12,5 | G 1 1/2 | 109×367 | 2,2 |
| Std 021 (Std021) | 1260 | 21,0 | G 2 | 150×550 | 4,3 |
| Std 040 (Std040) | 2400 | 40,0 | G 2 1/2 | 188×733 | 12,5 |
| Std 046 (Std046) | 2760 | 46,0 | G 3 | 188×733 | 12,5 |
