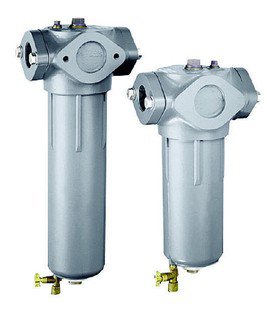

ВЛАГООТДЕЛИТЕЛЬ ATLAS COPCO СЕРИИ WSD
ХАРАКТЕРИСТИКИ
| Производительность, м3/мин | 0,4-3,6/ 3,0-9,0/ 7,5-21,0/ 18,0-48,0 |
| Макс. рабочее давление, бар | 20 |
| Присоединительные размеры | G 1"/; G 1 1/2"; G 2 1/2" |
| Габариты, мм | см. подробное описание |
| Вес, кг | 1,1/ 3,5/ 12,5/ 14,0 |
ОПИСАНИЕ
| Модель сепаратора | Производительность, | Давление, бар | Резьба | L | B | H | Вес, кг |
| WSD 25 (WSD25) | 0,4-3,6 | 20 | G 1" | 332 | 130 | 185 | 1,1 |
| WSD 80 (WSD80) | 3,0-9,0 | 20 | G 1 1/2" | 432 | 130 | 185 | 3,5 |
| WSD 250 (WSD250) | 7,5-21,0 | 20 | G 2 1/2" | 532 | 160 | 230 | 12,5 |
| WSD 750 (WSD750) | 18,0-48,0 | 20 | 83 мм | 532 | 160 | 230 | 14,0 |
Циклонные сепараторы созданы для первичной очистки сжатого воздуха, произведенного компрессором, от конденсата. Влагоотделители устанавливают там, где воздух выходит из компрессора – после финального охладителя.
ПРИНЦИП РАБОТЫ
Принцип работы влагоотделителя очень прост – он основан на создании центробежного движения воздуха. Поступивший поток соприкасается с каждой стенкой корпуса и с решеткой блокиратора. Это приводит к выделению и осаждению частиц воздуха в нижней части сепаратора. Оттуда они периодически выводятся конденсатоотводчиком. Блокиратор также служит для препятствия возврата отделенной жидкости обратно в очищенный воздушный поток.
ЗНАЧЕНИЕ ДЛЯ ПРОИЗВОДСТВА
Применение циклонных сепараторов позволяет значительно сократить нагрузку на работу магистральных фильтров и осушителей. Являются ли влагоотделители эффективными и для удаления масла из сжатого воздуха – нет, но благодаря им, значительная часть масла все же задерживается в них. Важной особенностью сепараторов циклонного типа является то, что им не нужен дополнительный источник энергии, не имеют изнашивающихся частей и фильтрующих элементов, соответственно не требуют специального обслуживания.
ЦИКЛОННЫЕ СЕПАРАТОРЫ WSD
Надежные влагоотделители известной компании «Атлас Копко» созданы, чтобы предотвратить накопление конденсата. Эффективность установки данных сепараторов равна 70-80 %. Это оборудование может быть установлено самостоятельно в любой части воздушной сети или же может быть дополнено концевым доохладителем.
ПРЕИМУЩЕСТВА
Минимальная потребность в обслуживании – благодаря отсутствию движущих частей оборудование не требует обслуживания, а также влагоотделители оснащены как автоматическим, так и ручным дренажем.
Высокая надежность – продуманность системы автоматического дренажа не допускает накопление воды в охладителях.
Энергосбережение – наличие специальной функции интеллектуального дренажа, которая отслеживает и удаляет образование конденсата с помощью датчиков уровня жидкости, не допускает потерь сжатого воздуха и обеспечивает значительное энергосбережение.
Гибкость при установке – благодаря широкому ассортименту моделей, они подходят для конденсата с содержанием масла и могут быть оснащены дополнительным прочным покрытием для удаления безмасляного конденсата и конденсата с содержанием агрессивных веществ.
