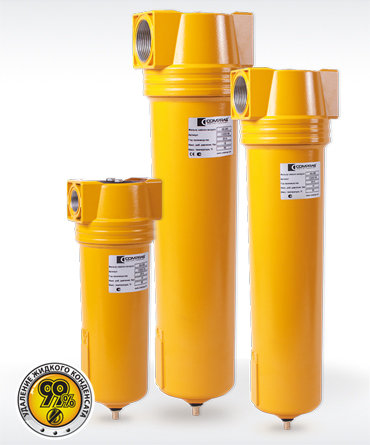

Циклонный сепаратор COMPRAG
Циклонный сепаратор COMPRAG |
 |  |
Сепараторы AS работают с минимальными потерями давления в сети при постоянной эффективности процесса сепарации.
ХАРАКТЕРИСТИКИ
- Эффективность удаления конденсата и частиц 99%
- Размер удаляемого конденсата и твёрдых частиц до 5 мкм
- Максимальное рабочее давление 16 бар
- Максимальная рабочая температура 80°С
- Минимальная рабочая температура 2°С
- Широкий выбор размеров резьбы от 1/4” до 3”
В стандартной комплектации:
- Автоматический клапан слива конденсата
Производительность 0.4 - 37.0 м3/мин
ЭФФЕКТИВНОСТЬ ПРОЦЕССА СЕПАРАЦИИ
Циклонные сепараторы устанавливаются между компрессором и рефрижераторным осушителем. Сепараторы AS работают с минимальными потерями давления в сети при постоянной эффективности процесса сепарации.
Указанная в таблице производительность сепараторов расчитана исходя из 7 бар рабочего давления. Для расчёта производительности сепаратора при другом рабочем давлении необходимо применять следующие коэффициенты.
| Рабочее давление, бар | 1 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 20 |
| Коэффицент | 0,5 | 0,71 | 0,87 | 1 | 1,12 | 1,22 | 1,32 | 1,44 | 1,57 | 1,7 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Артикул | Модель | Резьбовое соединение | Производительноcть (м3/мин) |
| 13200001 | AS-004 (AS004) | 1/4” | 0,4 |
| 13200002 | AS-017 (AS017) | 1/2” | 1,17 |
| 13200003 | AS-033 (AS033) | 3/4” | 3,3 |
| 13200004 | AS-050 (AS050) | 1” | 5 |
| 13200005 | AS-100 (AS100) | 1.1/2” | 10 |
| 13200006 | AS-200 (AS200) | 2” | 20 |
| 13200007 | AS-370 (AS370) | 3” | 37 |
| Наименование | Производительность м3/мин | Макс. рабочее давление, бар | Резьба | Габариты, мм | Вес, кг |
| AS-012 (AS012) | 1,2 | 16 | 3/8” | 88х20х187х80 | 0,7 |
| AS-016 (AS016) | 1,6 | 16 | 1/2” | 88х20х256х80 | 0,8 |
| AS-025 (AS025) | 2,5 | 16 | 1/2” | 106х25х278х100 | 1,3 |
| AS-036 (AS036) | 3,6 | 16 | 3/4” | 106х25х278х100 | 1,3 |
| AS-047 (AS047) | 4,7 | 16 | 1” | 125х32х252х120 | 2,1 |
| AS-085 (AS085) | 8,5 | 16 | 1 1/2" | 125х32х450х160 | 3,2 |
| AS-148 (AS148) | 14,8 | 16 | 2” | 160х43х605х180 | 5,1 |
| AS-240 (AS240) | 24 | 16 | 2 1/2” | 160х43х685х300 | 6,3 |
| AS-460 (AS460) | 49 | 16 | 3” | 240х60х800х300 | 12,9 |
