Использование циклонных сепараторов позволяет значительно снизить нагрузку на магистральные фильтры и осушители сжатого воздуха, так как в них удаляется порядка 99% крупноразмерных частиц влаги. Эффективность циклонных сепараторов в области удаления компрессорного масла не декларируется, однако значительная часть масла также ими задерживается. Важным преимуществом циклонных сепараторов является то, что они не нуждаются во внешнем источнике энергии, не содержат фильтрующих элементов и других изнашивающихся частей, и не требуют обслуживания.

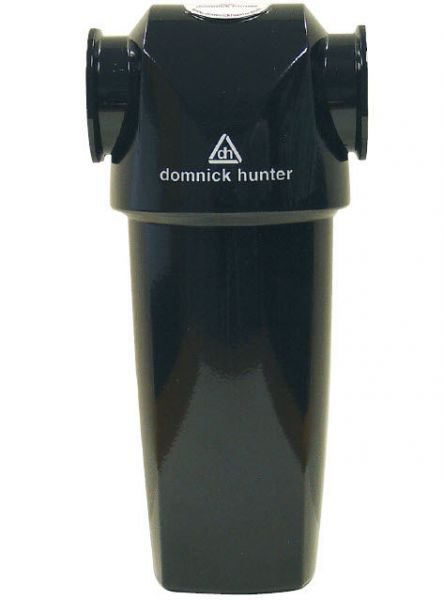

Domnick hunter производит циклонные сепараторы серии STH (c резьбовыми присоединемями к пневмосети), SFH (c фланцевыми присоединениями со входом сжатого воздуха сбоку) и SFV (c фланцевыми присоединениями со входом сжатого воздуха сверху).

На боковой поверхности сепаратора серии STH имеется смотровое стекло для наблюдения за уровнем накапливающегося в нижней части сепаратора конденсата. У сепараторов серии SFH смотрового стекла нет.

В верхней части входного патрубка сепараторов серии SFH имеется сгон для подключения термометра. Термометр не входит в базовый комплект поставки и может приобретен дополнительно (он имеет артикулярный номер 660003).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Пропускная способность указана для приведенного к условиям всасывания воздуха (избыточное давление 0 бар, температура +20 °C), при избыточном рабочем давлении 7 бар, температуре окружающей среды +25 °C и относительной влажности 60%, температуре сжатого воздуха +35 °C.

Габаритные размеры и масса указаны без учета конденсатоотводчика, не входящего в основной комплект поставки.

Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию, для вычисления пропускной способности циклонных сепараторов серии STH/SFH следует применять следующие поправочные коэффициенты:
