ФАКЕЛЬНЫЕ СЕПАРАТОРЫ

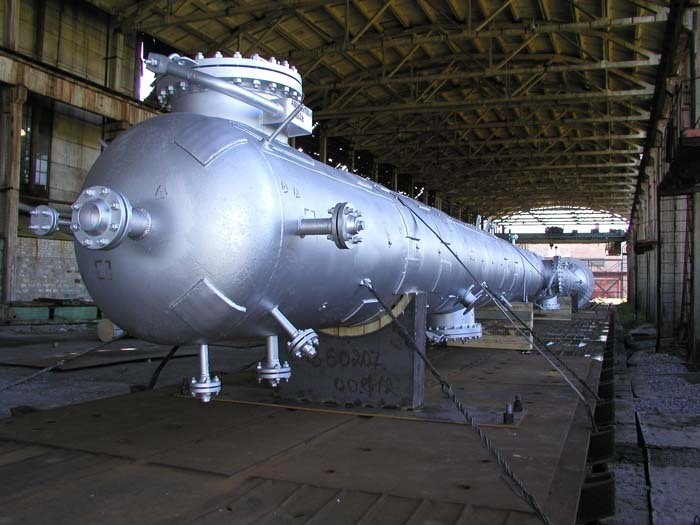

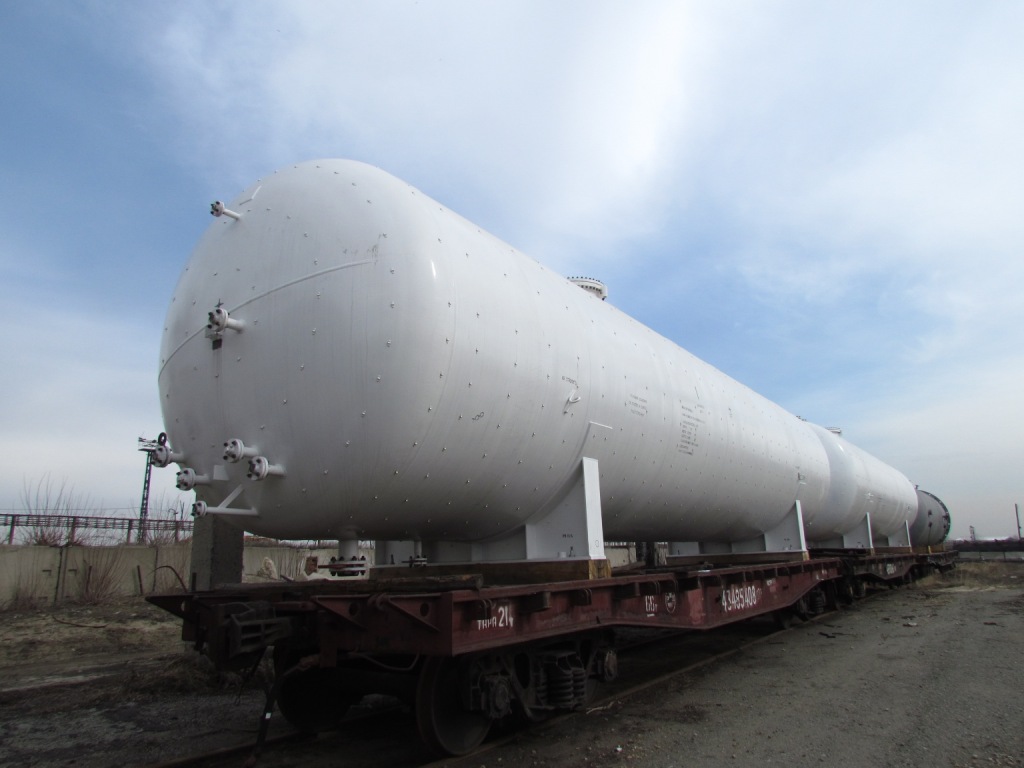

Факельный сепаратор ФСТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБЪЕМ АППАРАТА 4, 25, 60 КУБ.М ГИДРАВЛИЧЕСКОЕ СОПРОТИВЛЕНИЕ 0,01 МПА РАБОЧЕЕ ДАВЛЕНИЕ ДО 0,05 МПА РАСЧЕТНОЕ ДАВЛЕНИЕ 0,6 МПА ОТДЕЛ ПРОДАЖ: +7 (499) 703-05-73, SK@INERGOSILA.RU ФАКЕЛЬНЫЕ СЕПАРАТОРЫ ТИПА ФС ОТНОСЯТСЯ К НЕФТЕГАЗОВОМУ ОБОРУДОВАНИЮ, ОСНОВНЫМ ПРЕДНАЗНАЧЕНИЕМ КОТОРОГО ЯВЛЯЕТСЯ ВЫДЕЛЕНИЕ КАПЕЛЬНОЙ ЖИДКОСТИ ИЗ ГАЗА, ПОПАДАЮЩЕГО НА ТАК НАЗЫВАЕМЫЙ ФАКЕЛ. ФАКЕЛЬНЫЕ СЕПАРАТОРЫ НЕЗАМЕНИМЫ СОСТАВЕ УСТАНОВОК ДЛЯ СБОРА ПРОДУКТОВ НЕФТЯНЫХ МЕСТОРОЖДЕНИЙ И ИХ ПОДГОТОВКИ. ЗАВОД «ЭНЕРГОСИЛА» ОСУЩЕСТВЛЯЕТ ПРОЕКТИРОВАНИЕ И ПРОИЗВОДСТВО ФАКЕЛЬНЫХ СЕПАРАТОРОВ ФС-1000, ФС-1800 И ФС-2400, ОБЪЕМ КОТОРЫХ, СООТВЕТСТВЕННО, РАВЕН 4, 25 И 60 КУБ.М. ЭФФЕКТИВНОСТЬ ОЧИСТКИ ТАКИМИ АППАРАТАМИ ГАЗОВ ОТ ЖИДКОСТИ – НЕ МЕНЕЕ 99%. ОСНОВНЫМ РАЗЛИЧИЕМ СЕПАРАТОРОВ ФАКЕЛЬНОГО ГАЗА ЯВЛЯЕТСЯ ИХ ПРОИЗВОДИТЕЛЬНОСТЬ, ИЗМЕРЯЕМАЯ ПО ВЫХОДУ ГАЗА. В ЧАСТНОСТИ, ПРОИЗВОДИТЕЛЬНОСТЬ СЕПАРАТОРА ФС-1000 СОСТАВЛЯЕТ 41 667 КУБ.М/ЧАС; ДЛЯ УСТРОЙСТВА ФС-1800 ЭТА ВЕЛИЧИНА РАВНА 125 000 КУБ.М/ЧАС; А ДЛЯ ФС-2400 – 208 335 КУБ.М/ЧАС.

Факельный сепаратор ФС (чертеж) ФАКЕЛЬНЫЙ СЕПАРАТОР (ЧЕРТЕЖ) ПАРАМЕТРЫ ШТУЦЕРОВ ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ КОЛИЧЕСТВО ПРОХОД УСЛОВНЫЙ, Д У , ММ ДАВЛЕНИЕ УСЛОВНОЕ, Р У , МПА ТИП УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТИ ФС-1000 ФС-1800 ФС-2400 А ВХОД ГАЗА 1 500 800 1000 0,6 ВЫСТУП-ВПАДИНА Б ВЫХОД ГАЗА 1 500 800 1000 В ВЫХОД ЖИДКОСТИ 1 100 150 200 1,6 Г ДРЕНАЖ 1 150 150 150 Д ДЛЯ УРАВНИТЕЛЬНОЙ ЖИДКОСТИ 1 50 50 50 Е ДЛЯ ПРОПАРКИ 1 50 50 50 Ж ЛЮК-ЛАЗ 1 500 500 500 1,0 ШИП-ПАЗ ФАКЕЛЬНЫЙ СЕПАРАТОР МОЖЕТ БЫТЬ ИЗГОТОВЛЕН С ТЕРМООБРАБОТКОЙ И ИЗОЛЯЦИЕЙ. УСЛОВИЯ ЭКСПЛУАТАЦИИ ФАКЕЛЬНЫХ СЕПАРАТОРОВ ДОПУСТИМЫЕ СРЕДЫ: ПРИРОДНЫЙ ГАЗ С СОДЕРЖАНИЕМ СЕРОВОДОРОДА ДО 0,001%; ПРИРОДНЫЙ ГАЗ С СОДЕРЖАНИЕМ УГЛЕКИСЛОГО ГАЗА ДО 70%; УГЛЕВОДОРОДНЫЙ КОНДЕНСАТ; ВОДА; ИНГИБИТОР КОРРОЗИИ; МЕТАНОЛ (ДЭГ). КЛАСС ОПАСНОСТИ УКАЗАННЫХ СРЕД – 4 ПО ГОСТ 12.1.007-76, КАТЕГОРИЯ ВЗРЫВООПАСНОСТИ – IIA ПО ГОСТ Р 51130.11-99, ГРУППА ВЗРЫВООПАСНОЙ СМЕСИ – ТЗ ПО ГОСТ Р 51130.5-99. ДОПУСТИМЫ ПОЖАРООПАСНЫЕ ВЕЩЕСТВА. В УСЛОВИЯХ ХОЛОДНОГО КЛИМАТА СЕПАРАТОР ФАКЕЛЬНЫЙ ЭКСПЛУАТИРУЕТСЯ ПРИ ТЕМПЕРАТУРЕ ВОЗДУХА ДО МИНУС 60 ГРАДУСОВ ПО ЦЕЛЬСИЮ.

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ ИСПОЛНЕНИЕ 1 2 СРЕДНЯЯ ТЕМПЕРАТУРА НАИБОЛЕЕ ХОЛОДНОЙ ПЯТИДНЕВКИ, 0 С МИНУС 40 МИНУС 60 МИНИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА СТЕНКИ АППАРАТА, НАХОДЯЩЕГОСЯ ПОД ДАВЛЕНИЕМ, 0 С МИНУС 40 МИНУС 60 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ АППАРАТА СТАЛЬ 09Г2С-6 ГОСТ 5520-79 СТАЛЬ 09Г2С-8 ГОСТ 5520-79 ТЕХНОЛОГИЧЕСКОЕ ОСНАЩЕНИЕ ФАКЕЛЬНОГО СЕПАРАТОРА КОНСТРУКТИВНОЕ УСТРОЙСТВО ФАКЕЛЬНЫХ СЕПАРАТОРОВ ВКЛЮЧАЕТ КОРПУС И НЕСКОЛЬКО ФУНКЦИОНАЛЬНЫХ ЭЛЕМЕНТОВ, А ТАКЖЕ ЕМКОСТНОЕ ОСНАЩЕНИЕ. ВИЗУАЛЬНО ФАКЕЛЬНЫЕ КОНСТРУКЦИИ СЕПАРАТОРОВ ПРЕДСТАВЛЯЮТ СОБОЙ ГОРИЗОНТАЛЬНЫЕ ЕМКОСТИ, ВЫПОЛНЕННЫЕ ИЗ ПРОЧНОГО МЕТАЛЛА. ТАКАЯ КОНСТРУКЦИЯ ОБЯЗАТЕЛЬНО ДОЛЖНА БЫТЬ ГЕРМЕТИЧНОЙ ВО ИЗБЕЖАНИЕ УТЕЧКИ ГАЗОВЫХ КОМПОНЕНТОВ ВО ВРЕМЯ ЭКСПЛУАТАЦИИ. НА ЗАВОДЕ "ЭНЕРГОСИЛА" ПОДОБНАЯ ВЫСОКАЯ СТЕПЕНЬ ГЕРМЕТИЧНОСТИ ДОСТИГАЕТСЯ МЕТОДОМ ДВУСТОРОННЕЙ СВАРКИ С ПРИМЕНЕНИЕМ АРГОННОЙ ИЛИ ПОЛУАВТОМАТИЧЕСКОЙ МЕТОДИКИ. А ПРОЧНОСТЬ МОДЕЛИ ОБУСЛОВЛЕНА ИСПОЛЬЗОВАНИЕМ В КОНСТРУКЦИИ ОСОБЕННО ПРОЧНЫХ МЕТАЛЛОВ С НИЗКОЛЕГИРОВАННЫМИ ИЛИ УГЛЕРОДИСТЫМИ КОМПОНЕНТАМИ. В КОРПУСЕ РАСПОЛАГАЮТСЯ НЕСКОЛЬКО ФУНКЦИОНАЛЬНЫХ ОТСЕКОВ И ЭЛЕМЕНТОВ: МЕХАНИЧЕСКИЕ ИЛИ ЭЛЕКТРИЧЕСКИЕ СРЕДСТВА УПРАВЛЕНИЯ И КОНТРОЛЯ НАД ПРОЦЕССОМ; КОАГУЛЯТИВНОЕ ОСНАЩЕНИЕ ДЛЯ ФИКСАЦИИ МЕЛКИХ ЧАСТИЦ ЖИДКОСТИ; ДРЕНАЖНАЯ ЕМКОСТЬ ДЛЯ ОТБОРА И ПЕРЕКАЧКИ ЖИДКОСТИ;

 СЕПАРАЦИОННЫЙ ОТСЕК. САМ КОРПУС КОНСТРУКЦИИ ФАКЕЛЬНОГО СЕПАРАТОРА СНАБЖЕН СМОТРОВЫМИ ЛЮКАМИ, ДОПОЛНИТЕЛЬНЫМИ ШТУЦЕРАМИ И КРАНОВЫМИ МЕХАНИЗМАМИ ДЛЯ ЗАПРАВКИ И УДАЛЕНИЯ ГАЗА, А ТАКЖЕ ЗАПОРНОЙ АРМАТУРОЙ ДЛЯ СЛИВА ОТОБРАННОЙ КАПЕЛЬНОЙ ЖИДКОСТИ. ПРИНЦИПЫ ФУНКЦИОНИРОВАНИЯ ПРИНЦИП ДЕЙСТВИЯ ЭТОЙ КАТЕГОРИИ НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ ЗАКЛЮЧАЕТСЯ ВО ФРАГМЕНТАЦИИ КОМПОНЕНТОВ ГАЗОВОЙ СМЕСИ. ПРИ ЭТОМ В ПРОЦЕССЕ ПЕРЕРАБОТКИ ОБРАЗУЕТСЯ КАПЕЛЬНАЯ ЖИДКОСТЬ, КОТОРАЯ УДАЛЯЕТСЯ ПОСРЕДСТВОМ СИСТЕМЫ ШТУЦЕРОВ ИЗ СТРУКТУРЫ ГАЗА И ОТВОДИТСЯ В ОТДЕЛЬНУЮ ЕМКОСТЬ. В РЕЗУЛЬТАТЕ ЭТОГО ОБРАЗУЕТСЯ АБСОЛЮТНО ЧИСТЫЙ, БЕЗ ПРИМЕСЕЙ ЖИДКИХ ЭЛЕМЕНТОВ, ГАЗ. ВЫХОДИТ ИЗ ФАКЕЛЬНОГО СЕПАРАТОРА ПОЛНОСТЬЮ ПРИГОДНЫМ ДЛЯ ПОТРЕБИТЕЛЬСКИХ ЦЕЛЕЙ. В ОСНОВЕ ФУНКЦИОНАЛЬНОСТИ ФАКЕЛЬНОГО ОБОРУДОВАНИЯ ЛЕЖИТ ПРИНЦИП ТАНГЕНЦИАЛЬНОГО ВВОДА ГАЗОВОЙ СМЕСИ С ИСПОЛЬЗОВАНИЕМ ГРАВИТАЦИОННОЙ СИЛЫ. В РЕЗУЛЬТАТЕ ВЫСОКОГО ГРАВИТАЦИОННОГО ДАВЛЕНИЯ СМЕСЬ ДЕЛИТСЯ НА ФРАГМЕНТЫ, И ЖИДКОСТЬ В ВИДЕ КАПЕЛЬ ПОПАДАЕТ ИЗ ПЕРИФЕРИЧЕСКОЙ ЧАСТИ ФАКЕЛЬНОГО СЕПАРАТОРА В СИСТЕМУ ШТУЦЕРОВ, А ОТТУДА - В ДРЕНАЖНЫЙ РЕЗЕРВУАР ДЛЯ ДАЛЬНЕЙШЕГО УДАЛЕНИЯ. НА ПРЕДПРИЯТИИ "ЭНЕРГОСИЛА" ВСЕ МОДЕЛИ ФАКЕЛЬНЫХ СЕПАРАТОРОВ ПРОХОДЯТ ТЕСТИРОВАНИЕ НА ПРЕДМЕТ ПОЛНОГО СООТВЕТСТВИЯ ОПИСАННОЙ ФУНКЦИОНАЛЬНОСТИ, А ТАКЖЕ ИСПЫТЫВАЮТСЯ НЕРАЗРУШАЮЩИМ МЕТОДОМ НА ПРОЧНОСТЬ И ГЕРМЕТИЧНОСТЬ.
