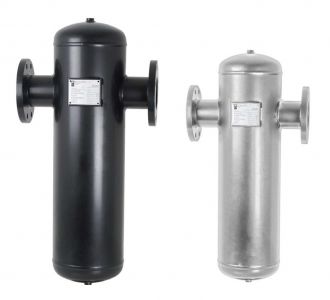

ЦИКЛОННЫЕ СЕПАРАТОРЫ HIROSS STH/SFH
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ
Технические характеристики доступных моделей указаны в таблицах ниже.
Циклонные сепараторы Hiross STH_N алюминиевые с резьбовым соединением
|
Модель |
Q
м³/час |
Узел
подключения
Дюйм |
Габариты
мм |
Вес
кг |
|
STH001N |
54 |
3/8 |
89x89x267 |
1.1 |
|
STH002N |
126 |
1/2 |
89x89x267 |
1.1 |
|
STH003N |
180 |
3/4 |
89x89x267 |
1.1 |
|
STH006N |
330 |
1 |
109x109x367 |
2.2 |
|
STH009N |
540 |
1 1/4 |
109x109x367 |
2.2 |
|
STH013N |
750 |
1 1/2 |
109x109x367 |
2.2 |
|
STH021N |
1260 |
2 |
150x150x550 |
4.3 |
|
STH040N |
2400 |
2 1/2 |
188x188x733 |
12.5 |
|
STH046N |
2760 |
3 |
188x188x733 |
12.5 |
Циклонные сепараторы Hiross STH_A из нержавеющей стали с резьбовым соединением
|
Модель |
Q
м³/час |
Узел
подключения
Дюйм |
Габариты
мм |
Вес
кг |
|
STH001A |
54 |
3/8 |
142x142x577 |
1.1 |
|
STH003A |
180 |
1 1/2 |
142x142x577 |
1.1 |
|
STH013A |
750 |
2 |
178x178x596 |
2.2 |
Циклонные сепараторы Hiross SFH_N из углеродистой стали с фланцевым соединением и входом сжатого воздуха сбоку
|
Модель |
Q
м3/час |
Узел
подключения
вх/вых |
Габариты
мм |
Вес
кг |
|
SFH066N |
3936 |
DN125/125 |
550x400x980 |
55 |
|
SFH067N |
4020 |
DN150/125 |
550x400x980 |
56 |
|
SFH088N |
5304 |
DN150/150 |
570x400x1060 |
82 |
|
SFH089N |
5340 |
DN200/150 |
570x400x1060 |
85 |
|
SFH097N |
5826 |
DN200/200 |
660x500x1160 |
126 |
|
SFH142N |
8514 |
DN250/200 |
680x500x1255 |
148 |
|
SFH180N |
10770 |
DN300/200 |
750x600x1455 |
160 |
|
SFH209N |
12546 |
DN350/200 |
830x700x1655 |
205 |
|
SFH280N |
16800 |
DN350/200 |
1000x900x1745 |
255 |
|
SFH390N |
23400 |
DN450/250 |
1200x1100x2154 |
420 |
|
SFH450N |
27000 |
DN500/300 |
1933x1700x2355 |
680 |
|
SFH550N |
33000 |
DN600/300 |
2088x2000x2835 |
840 |
Циклонные сепараторы Hiross SFH_N из углеродистой стали с фланцевым соединением и входом сжатого воздуха сверху
|
Модель |
Q
м³/час |
Узел
подключения
вх/вых |
Габариты
мм |
Вес
кг |
|
SFV029N |
1764 |
DN80/80 |
200x200x904 |
29 |
|
SFV037N |
2196 |
DN100/100 |
230x230x1051 |
50 |
|
SFV066N |
3936 |
DN125/125 |
275x200x1131 |
57 |
|
SFV088N |
5304 |
DN150/150 |
285x200x1195 |
84 |
|
SFV097N |
5826 |
DN200/200 |
330x250x1295 |
90 |
|
SFV142N |
8514 |
DN250/200 |
340x250x1392 |
120 |
|
SFV180N |
10770 |
DN300/200 |
375x300x1575 |
145 |
|
SFV209N |
12546 |
DN350/200 |
415x350x1763 |
185 |
Циклонные сепараторы Hiross SFH_A из нержавеющей стали с фланцевым соединением и входом сжатого воздуха сбоку
|
Модель |
Q
м³/час |
Узел
подключения
вх/вых |
Габариты
мм |
Вес
кг |
|
SFH019A |
1140 |
DN65/65 |
370x300x627 |
22 |
|
SFH029A |
1764 |
DN80/80 |
400x350x705 |
28 |
|
SFH037A |
2196 |
DN100/100 |
460x400x865 |
48 |
|
SFH066A |
3936 |
DN125/125 |
550x450x956 |
55 |
|
SFH088A |
5304 |
DN150/150 |
570x420x1035 |
82 |
|
SFH097A |
5826 |
DN200/200 |
660x510x1135 |
126 |
Пропускная способность (Q) указана при давлении 7 бар изб.
Не забывайте учитывать, что пропускная способность и конечный результат (удаление капельной влаги) циклонного сепаратора сильно зависят от входного рабочего давления. Чем выше рабочее давление на входе, тем выше пропускная способность.
Поправочные коэффициенты приведены в таблице ниже.
| Давление |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
| Коэффициент |
0.50 |
0.61 |
0.71 |
0.79 |
0.87 |
0.94 |
1.00 |
1.06 |
1.12 |
1.17 |
1.22 |
1.27 |
1.32 |
| Давление |
14 |
15 |
16 |
| Коэффициент |
1.37 |
1.41 |
1.45
|
