Коалесцирующий патрон для авиационных и промышленных

• Используется в качестве первой ступени картридж в фильтр/Сепаратор.
• Удаление твердых частиц и воды сливаются в большие капли воды.
• Также доступны винтового фундамента конструкции.

Коалесцирующий патрон - лист данные #VEL1732

Особенности

• Экономически эффективным частиц и эмульгированной воды для удаления из жидкостей углеводородов
• Легкая установка и замена одно-кусок дизайн
• Выбор резьбовых базы или открытого конца картриджей
• Выбор все-стеклоткань СМИ или комбинация стекловолокна и Плиссированные СМИ
• Поле доказанная эффективность
• Продолжаются квалификационные испытания с целью удовлетворения меняющихся коммерческих и военных требований

Коалесцировать капель воды выпускают из вязаного носка на внешней поверхности картриджа

Общие

Коалесцирующий патрон используются как первый этап в фильтр/сепаратор сосуды для жидких углеводородных сред. Они выполняют две функции: (1) объединить (совместить) высокодисперсные, эмульгированных частиц воды в более крупные капли воды, и (2) фильтрации загрязняющих частиц.

КАК КОАЛЕСЦИРУЮЩИЕ ПАТРОНЫ РАБОТАЮТ

На верхнем фото показан сильно увеличенный вид срастанию процессом. Крошечные капельки воды и придерживаться стекловолоконных нитей. Поток выталкивает капельки вдоль пряди, пока они не достигнут пересечения стренг, где они соединяются с другими каплями (коалесцируют) в большие капли.

Эти крупные капли перемещаются к наружной поверхности патрона. Обладая большим удельным весом, чем жидкость углеводородов, они выпускают и оседают на дно сосуда. Чем больше капель, тем быстрее и эффективнее они выпадают. (См. фото справа.) В общем, эффективность удаления частиц увеличивается с коалесцирующими эффективности. Это достигается за счет использования более плотной, более тонкой фильтрации.

Направление потока изнутри наружу картриджа. Это минимизирует поверхностную скорость и помогает предотвратить капли воды от разрушения и везут вниз по течению.

Приложения

Коалесцирующий патрон используются в первую очередь для объединения эмульгированной воды и удаления частиц из углеводородных жидкостей. Крупнейшим приложения фильтрации авиационного топлива для реактивных двигателей. Они также используются с другими видами топлива, процесс в нефтеперерабатывающих и нефтехимических заводов и конденсата

Другие жидкости могут быть разделены, если они несмешиваемы, удельные весы отличаются, и высокие концентрации поверхностно-активных веществ нет. Как правило, если образец смеси легко отделяет в час или два, коагулирующие, вероятно, может быть использован. Если смесь не разошлись после 24 часов, коалесцируя, вероятно, не будет работать.

Строительство

Velcon одноблочный коалесцирующие элементы предлагаются с резьбовыми базы или открытыми концами и с средства стеклоткани или стеклоткани и комбинаций Плиссированные СМИ.

Резьбовые базы Коагуляторы рекомендуется для использования в большинстве приложений. Они упрощают установку и замену, устраняя необходимость для накладки, пластины-центр, гайки, шайбы и прокладки. Они предназначены для использования в Velcon и другие сделать фильтра/ сепараторы. Резьбовые базы имеются адаптеры для преобразования судов в настоящее время с помощью открытого конца элементы.

Открытый конец Коагуляторы предлагают одну единицу конструкции, которая уменьшает количество прокладок и повышает общую надежность.

Все-стеклоткань СМИ Коагуляторы сочетать глубину фильтрации твердых частиц с глубоким срастанию структура. Все-стеклопластиковые конструкции имеют последовательно более тонкие слои массовой информации для достижения глубины-Тип фильтрации частиц.

Сочетание стекловолокна и Плиссированные СМИ Коагуляторы удалить частиц, в первую очередь, в высокой площадью поверхности плиссированные ядра. Они имеют один или несколько слоев плиссированных средств массовой информации внутри цилиндра из формованных пластин из стекловолокна, чтобы обеспечить расширенную площадь поверхности для фильтрации твердых частиц. Складки гофре и разделения материалов используются, чтобы держать складки открыта для полного использования.

Коалесцируя и производительность фильтрации в значительной степени зависит от диаметра волокон и объемной плотности стеклоткани СМИ. Как все-стеклоткань и сочетание коалесцирующий патрон проекты включают фенольные смолы, пропитанные стеклоткани СМИ. Несколько марок с диаметром волокна в диапазоне от 1 до 10 микрометров используются в различных комбинациях для достижения желаемых результатов. Последние конструкции коагулятор Velcon (на 85, 87 и С5 серия патроны) достижения еще более высокой фильтрации и коалесценции эффективности путем внедрения чистого микро-стекло волокна с диаметром менее 1 микрометра в складку СМИ.

КОАГУЛЯТОР СЕРИИ КАРТРИДЖ ОПИСАНИЕ

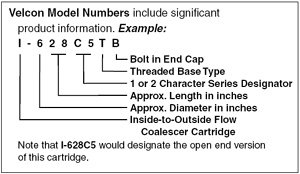

Модель Системы Счисления. Обратитесь к коробке справа. Одна или две цифры обозначение серии относится к примерное номинальность микрона каждой модели коалесцирующий патрон. Обратите внимание, что это Номинальное значение и должно использоваться только для справки.

На "0”, "2” и "4” Все серии-стеклоткань картриджи рассчитаны на 25, 5 и 3 мкм соответственно. На "2” и "4” серии широко используются с дизель и мазут, и представляют собой компромисс между эффективностью фильтрации (картриджа) и удаления воды возможность. Они сливаются грубой воде, но, как правило, не удаляют тонкой дымкой воды.

Все-стекловолокно "6” серия изначально разрабатывалась для топлива для реактивных двигателей обслуживание (оригинал мил-Е-8901 Спецификация). С 2-микронный рейтинг, он оказался наиболее экономически эффективным дизайн в некоторых реактивное топливо приложения. "6” картриджи серии используются в бензиновых службу фильтрации. Однако, следует отметить, что мощные моющие присадки в большинстве автомобильных бензинов, снизить коалесцирующая способность эта и другие конструкции патрона.

"Серия 83” Картриджи. В 1 микрон рейтингу "Серия 83” - это плиссированные СМИ/стеклоткани патрон. Очень практичный "83” картриджи серии стали наиболее распространенных в приложениях, в том числе бензина, конденсата и фильтрации изолируя масла.

"85” и "87” серию картриджей. Серия "85” составляет 0,5 мкм, в то время как "Серия 87” оценивается в 0,3 микрона. Как включить многослойные плиссированные СМИ. Серия "85” последовательно показали превосходные емкость удерживания грязи в области.

ЭИ* 1581 пятый выпуск патронов. Я-6xxC5 (ТБ), я-6xxMM, и я-6xxA4 серии коагуляторы включать многослойные плиссированные СМИ разработан для обеспечения высокой емкостью удерживания грязи в поле, в сочетании с эффективностью 0.4 микрона. Я-6xxC5 (ТБ) заменяет как я-6xx85 (ТБ) и я-6xx87 (ТБ) патроны. Эти картриджи доступны в любом резьбовых база или Open-End конфигурации. См. листы данных 1923 и 1934 для получения более подробной информации на EI 1581 пятое издание.

Размеры Патрона. 6” патроны диаметром текущим отраслевым стандартом. Они предлагаются в длину 11”, 14”, 22”, 28”, 33”, 38”, 44”, и 56”. Однако, не все серии доступны на всей длине или в обоих конец конструкции крышкой. Свяжитесь с вашим дистрибьютором Velcon для деталей.

4” патроны диаметр, также предлагается для использования с устаревшим оборудованием. Они доступны в различных длин в диапазоне от 8 до 40 дюймов.

*ЭИ (энергетического Института) является новым органом Спецификация. API (американского нефтяного Института) больше не участвует в спецификации фильтрации авиационного топлива.

ОБЩИЕ ХАРАКТЕРИСТИКИ

• 75 максимальный перепад давления пси
• 5 до 9 рН
• 150°-160°F Максимальная рабочая температура
• Алюминиевая разбивочная пробка
• Буна-N уплотнения
• Инъекции формованных торцевые крышки входят в стандартную комплектацию 6” диаметр резьбовых база коагуляторы;
• Алюминиевые торцевые крышки входят в стандартную комплектацию 6” открытый конец патронов диаметром
• Все 6” диаметр торцевых крышек патрона крепятся непосредственно к СМИ с высокой прочностью эпоксидной смолы или уретана
• 4” картридж диаметр заглушки отлиты из полиэфирной смолы или инъекции формованных

Коалесцирующий патрон и фильтр/Сепаратор

Рекомендации По Выбору Судна

Фильтрации авиационного топлива в коммерческих приложениях регулируется сложным, строгие требования публикации ЭИ 1581, пятое издание. Обратитесь к соответствующему Velcon литературу или обратитесь к представителю Velcon для помощи.

Для неавиационных применения следующие рекомендации оказались полезными. Однако следует отметить, что эти руководящие принципы носят общий характер и должны использоваться только для ознакомления.

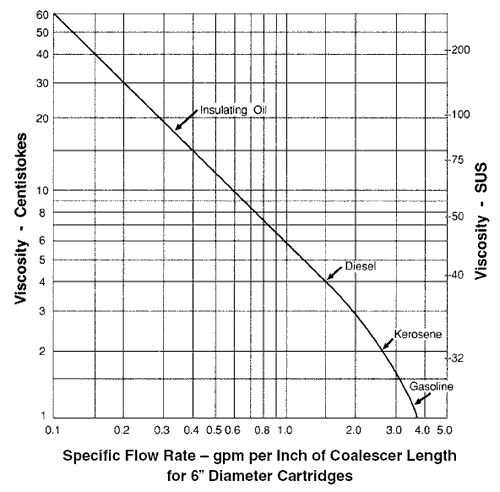

а. Найти приблизительную вязкость жидкости углеводородов на графике Y-оси.

б. Найти соответствующий удельный расход (галлонов/дюйм) на оси x.

с. Делим общую скорость потока (галлонов в минуту) приложения к этому удельного расхода для расчета всего дюймов необходимых коагулятор.
