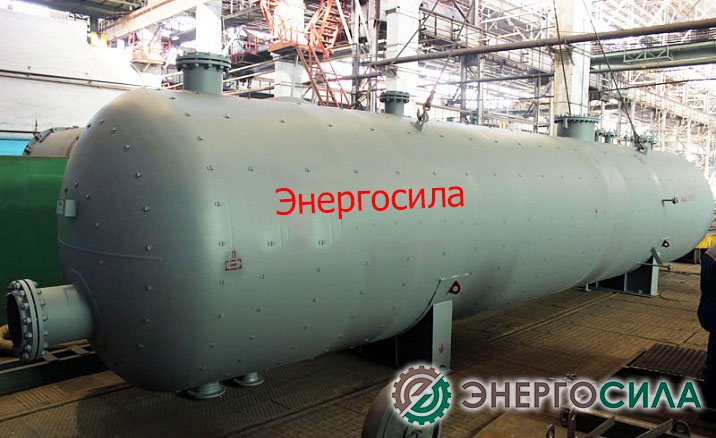

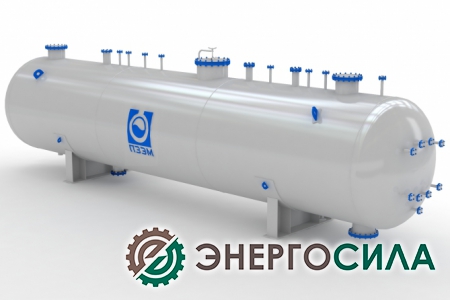

Сепараторы нефтегазовые типа НГС
Сепараторы нефтегазовые типа НГС используются для очистки попутного газа для дегазации непенящихся нефтей, а также для подготовки продукции нефтяных месторождений в установках сбора. Нефтегазовый сепаратор НГС также применяется для входных, промежуточных и концевых ступеней в промысловых установках для подготовки нефти и газа.

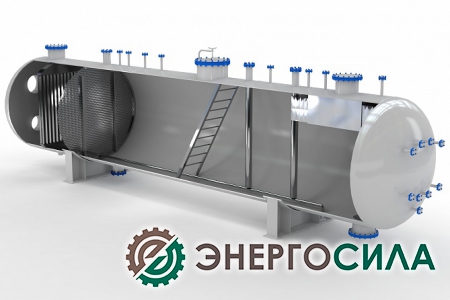

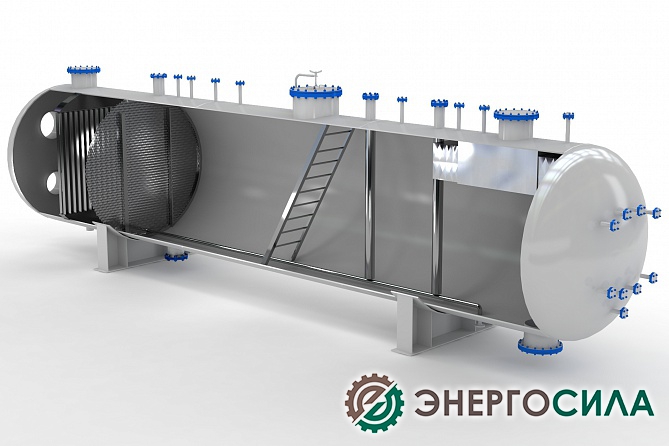

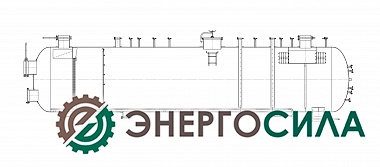

Конструкция нефтегазосепаратора НГС представляет собой цилиндрический аппарат горизонтального типа с отбойником для грубого разделения потока рабочей среды. Здесь, в сепараторе НГС, также предусмотрена вертикальная перегородка из просечно-вытяжных листов, которая служит для выравнивания скоростей потоков по сечению аппарата, пеногасящая насадка, струнный каплеуловитель для очистки рабочей среды, а также штуцеры для входа и выхода продуктов, участвующих в разделении.
Сепараторы нефтегазовые типа НГС предназначаются для эксплуатации в районах, в которых сейсмичность не достигает 6 баллов по двенадцатибальной шкале. В таких районах должны устанавливаться только высокопрочные сепараторы нефтегазовые типа НГС. Назначение этих конструкций заключается в отделении газа и нефти от жидкой продукции скважин. Горизонтальным сепараторам, как правило, отдают предпочтение чаще, поскольку им свойственны высокие эксплуатационные характеристики. Сепараторы нефтегазовые типа НГС вертикального типа также обладают высокой пропускной способностью и простотой обслуживания.
Каждой модификации сепаратора дается описание сепараторов нефтегазовых типа НГС, которое определяет, в каких условиях следует применять конструкцию. Сепараторы нефтегазовые типа НГС, применение которых зависит от трех зон (разделительной, осадительной и отбойной), способны отделять от основной массы необходимое количество нужного продукта с достаточной экономией. В зависимости от зоны эксплуатации принято разделять сепараторы нефтегазовые типа НГС на типы, которые определяют диапазон работы той или иной конструкции.
Сепараторы нефтегазовые со сбросом воды типа НГСВ
Сепараторы нефтегазовые со сбросом воды типа НГСВ предназначаются для использования их в нефтегазовой промышленности. Им должны соответствовать высокие эксплуатационные характеристики. Сепараторы нефтегазовые со сбросом воды осуществляют дегазацию непенистой нефти, очистку попутного газа, а также отбор и последующий сброс воды из водонефтяной смеси. Сепараторы Нефтегазовые типа НГСВ разделяют продукцию скважин на газ, нефть и воду. В отдельном случае сепаратор нефтегазовый со сбросом воды НГСВ является частью установки сбора и подготовки продукции на нефтяных месторождениях.
Все сепараторы типа НГСВ эксплуатируются в умеренных климатических условиях в районах со средней температурой не ниже минус 30ºС, а в холодном климатическом районе не ниже минус 60ºС. Сепараторы нефтегазовые со сбросом воды, типы которых можно разделить по их работе в отдельных температурных диапазонах, должны обладать качеством и прочностью.

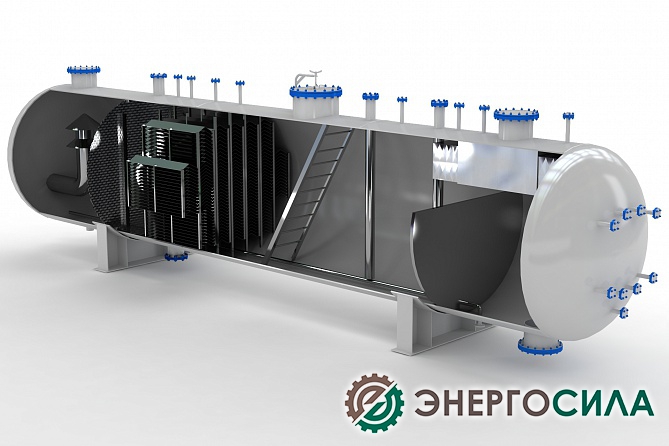

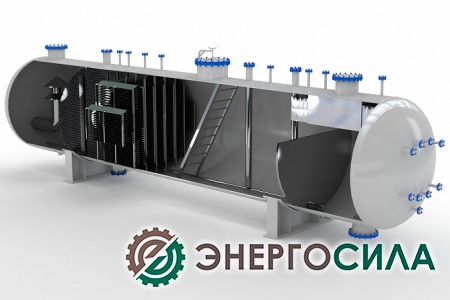

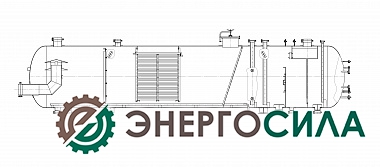

Сепараторы нефтегазовые со сбросом воды, назначение которых основывается на очистке нефтепродуктов, представляют собой горизонтальный цилиндрический аппарат, снабженный технологическими штуцерами, пеногасящей насадкой из секций пластин, перегородками из просечно-вытяжных листов, струйными каплеотбойниками для очистки воды и переливной перегородкой.
Сепараторы со сбросом воды типа НГСВ, характеристики которых соответствуют всем требованиям стандарта качества, предназначаются для эксплуатации их в районах, сейсмичность в которых не достигает 7 баллов. Есть возможность эксплуатации, при которой можно устанавливать сепараторы НГСВ в районных с сейсмичностью 9 баллов, однако, ее нужно определять расчетами.
Сепараторы нефтегазовые со сбросом воды отличаются высокой прочностью и надежностью. Сепараторы типа НГСВ в различных отраслях нефтегазовой промышленности имеют широкое применение. Нефтегазосепараторы НГСВ обладают долгим сроком эксплуатации и имеют высокие технические характеристики. Сепараторы нефтегазовые со сбросом воды типа НГСВ, описание которых можно найти на нашем сайте, бывают разных модификаций. Тип сепаратора НГСВ можно заказать индивидуально, модель будет соответствовать всем требованиям безопасности.
Параметры и размеры НГСВ*
|
Объем, V, м³ |
Внутренний диаметр, Dв, мм |
Давление условное, Pу, МПа |
Высота, H, мм |
Длина, L, мм |
|
25,0 |
2000 |
0,6 |
2893 |
10101 |
|
1,0 |
2897 |
10104 |
|
1,6 |
2901 |
10133 |
|
2,5 |
2913 |
10211 |
|
4,0 |
3013 |
10320 |
|
50,0 |
2400 |
0,6 |
3545 |
12889 |
|
1,0 |
3547 |
12893 |
|
1,6 |
3555 |
12944 |
|
2,5 |
3571 |
12964 |
|
4,0 |
3687 |
13128 |
|
100,0 |
3000 |
0,6 |
3909 |
15215 |
|
1,0 |
3917 |
15229 |
|
1,6 |
3931 |
15241 |
|
2,5 |
3945 |
15320 |
|
