Установки очистки трансформаторного масла. Установки нагрева масла.

Очистка и регенерация трансформаторного масла, является профилактическим инструментом обслуживания трансформатора с целью продления его жизни. Трансформаторное масло можно полностью очистить и восстановить, сделать его как новым. Срок использования трансформаторного масла при хорошем обслуживании можно продлить на неограниченный срок. Возможность очистки и регенерации загрязненного и окисленного масла должна рассматриваться относительно высокой стоимости нового масла. Старение или ухудшение изоляционного масла, обычно связывается с окислением. При появлении в масле кислорода и воды, изоляционное масло окисляется даже при идеальных условиях. На состояние изоляционного масла, также влияют загрязнения появляющиеся от твердых материалов трансформатора, которые растворяются в масле. Реакции, происходящие в масле между нестабильными гидрокарбонатами, кислородом и другими катализаторами, такими как влажность и с помощью таких ускорителей, как тепло, приводят к окислению масла. Присутствие влаги увеличивает скорость старения. Очень важно вовремя устранить влагу и сохранять изоляцию с низкой степенью влажности. Поэтому — одним из основных положений в обслуживании трансформатора является плановая проверка масла. Анализ масла позволяет судить о состоянии изоляционной системы трансформатора и соответственно его работоспособности. Установка очистки глубоким вакуумом HVD Установка очистки и дегазации трансформаторного масла под действием глубокого вакуума. Установка позволяет удалить растворенные в масле воду и воздух, а также твердые частицы (продукт естественного износа трансформатора). Эта вакуумная комплектация обеспечивает достаточно глубокий вакуум в пределах 0.1 – 0,5 мбар, что необходимо для очистки трансформаторного масла. Производятся в стационарном и мобильном исполнении, что позволяет производить очистку масла в складских емкостях, на производстве, непосредственно на трансформаторах.

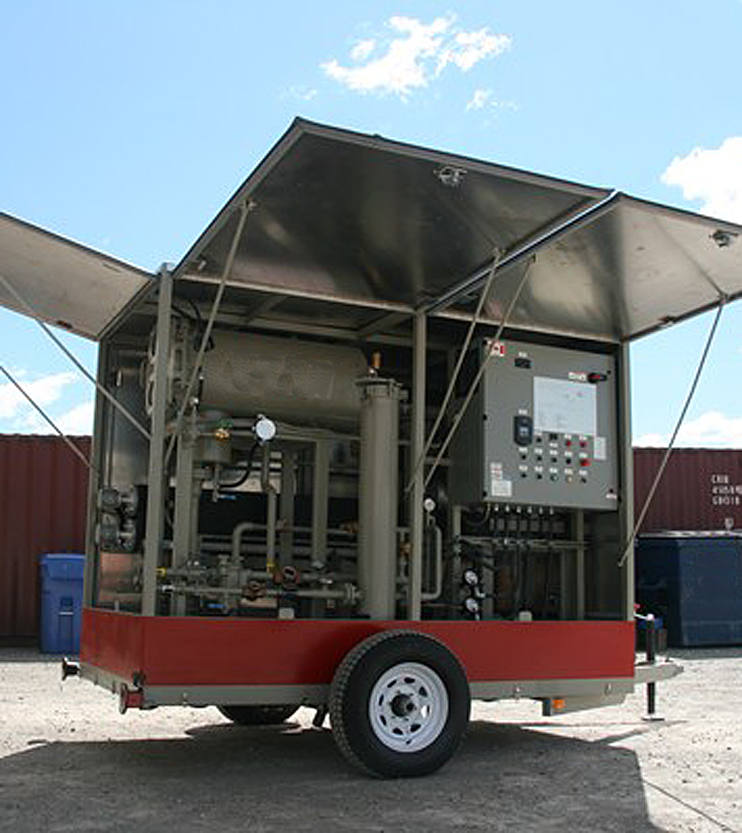

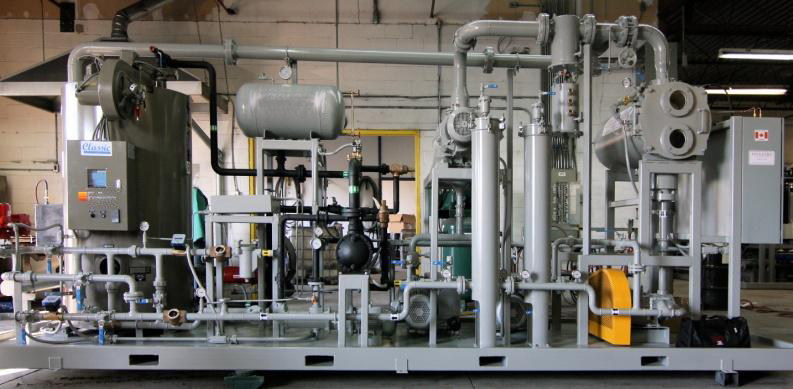

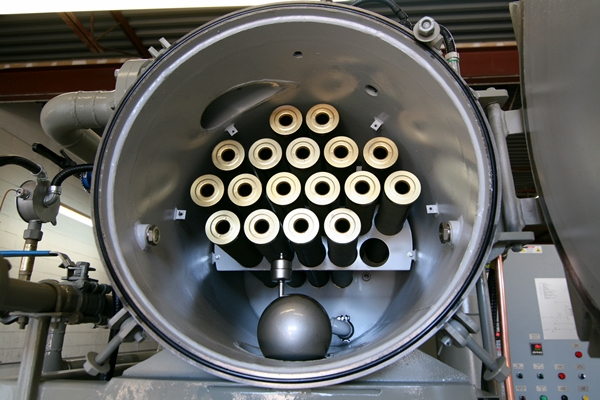

Описание процесса (краткое) Трансформаторное масло закачивается в систему с использованием входного насоса. Перед прохождением масла через входной насос, оно пропускается через входной стрейнер фильтр, где большие частицы задерживаются с тем чтобы защитить насос от повреждений. Затем масло подается в электрический нагреватель. После прохождения электрического нагревателя, масло проходит через предварительный фильтр (диапазон элементов фильтра от 3 мкм до 5 мкм) и подается в процессную вакуумную камеру. В следствие впрыскивания масла в вакуумную камеру через коагулятор/деспергатор достигается максимальная поверхность для испарения растворенных в масле газов и воды в условиях глубокого вакуума, которые затем удаляются из камеры при помощи вакуумного насоса. Эффективность HVD очистительных систем, использующих коагулятор/деспергатор, является самой высокой среди всех известных методов обезвоживания и дегазации изоляционных масел. Очищенное масло затем удаляется из вакуумной камеры с помощью выходного насоса. Перед тем как пройти через выходной насос масло проходит через высокоэффективный фильтр тонкой очистки (polishing filter) с элементами номиналом в диапазоне от 0.5 мкм до 3 мкм, где происходит завершающая очистка масла от механических частиц. На выходе из установки масло проходит через измеритель потока (л/ч). Установка может комплектоваться различными дополнительными опциями по запросу.

Основные показатели Производительность установок: от 550 л/ч до 15000 л/ч. Характеристики после первого прохождения масла через очистительную систему: Удаление воды – от 0.005% до 0.0005% и ниже за один проход в соответствие с стандартом ASTM метод D – 1533 Удаление газов – от полностью насыщенного газом (10-12% по объему) до содержащего меньше чем 0.15% за первый проход в соответствие со стандартом ASTM метод D-2945. Удаление частиц — с использованием высокоэффективного фильтрующего элемента удаляется 99.5% частиц размером 0,5 -3 мкм и 99,9% частиц 5 мкм. Диэлектрическая проницаемость- диэлектрическая проницаемость возрастет от 40 kV до минимум 70 kV в соответствие с стандартом ASTM – 1816.

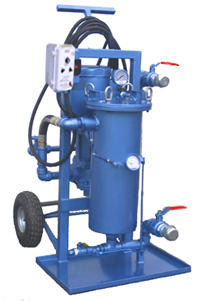

Портативная установка очистки FVS-P Мобильный фильтр используется для очистки масленых переключателей, регуляторов напряжения и переключателей обмоток трансформатора, где он идеально подходит для удаления углерода и воды из изоляционных масел. В мобильных фильтрах используются высокоэффективные картриджевые элементы, которые обеспечивают сочетание высокой эффективности фильтрации при больших объемах очистки. Удаление твердых частиц из масла до 1 мкм с эффективностью 99,8%. Удаление воды из масла до 10 ррм (один картриджевый элемент удаляет до 2 л, в зависимости от типа фильтра). Производительность до 50 л/мин. Электропитание: 240 В/ 50 Гц. Возможно исполнение 380 В/3/ 50 Гц.

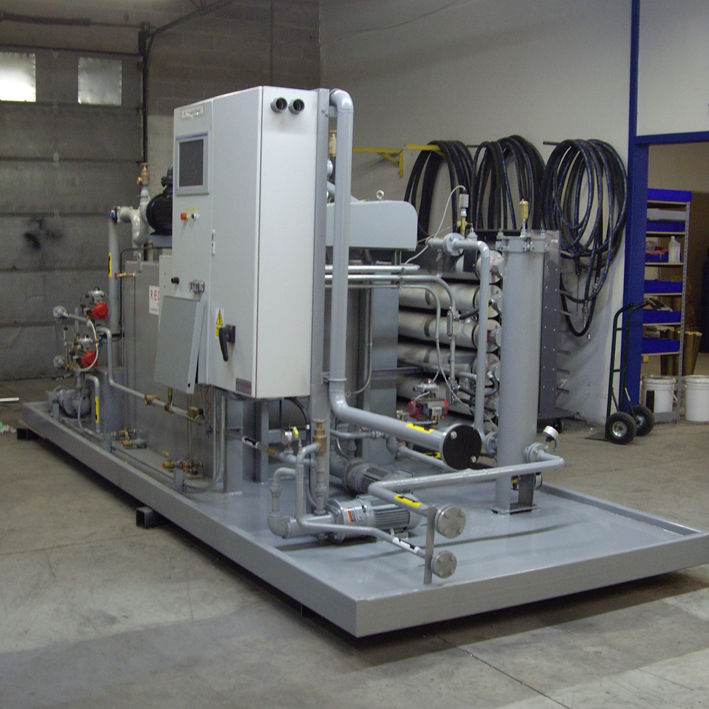

Установка нагрева масла HFS Проектируем и производим энергоэкономичные установки для нагрева и точного поддержания температуры различных видов масел и топлив. Установки нагрева HFS разработаны по стандартам CSA и ГОСТ Р 51330. Конструкция нагревательных элементов обеспечивает ликвидацию «горячих точек», предотвращает любое сжигание масла, а также возможность по замене отдельных нагревательных элементов, не нарушая процесс нагрева масла.Установки нагрева могут быть выполнены как обособленные системы, которые могут быть интегрированы в существующие циркуляционные системы масла, так и в комплекте с нагнетательными насосами. Такие установки могут применяться для очистки и предотвращения коррозии в трубопроводе, путем промывки чужеродных веществ в трубах, которые ограничивают поток. Также могут быть использованы для наполнения оборудования и устройств маслом. Установки выполнены согласно ASME кода, API, ГОСТ, ТУ. Установка НFS комплектуется панелью управления типа NEMA4 или типа NEMA7 (взрывозащищенное исполнение) c программируемым контроллером, датчиками контроля потока, датчиками температуры.
